定期體檢是守護我們身體健康的重要防線，電客車也需如此。隨著列車行駛里程的增加，車輪會逐漸出現損傷，這時候便需要列車輪對專屬的“體檢中心”——輪對在線檢測設備對其進行檢測，通過“體檢”及時發現病癥，便于對癥修復。
圖1 輪對在線檢測設備
一、巧妙設計：檢測桿測量
輪對在線檢測設備采用自動檢測模式，在鋼軌內側配有專門的檢測裝置。當列車通過該裝置時，車輪將檢測桿下壓，根據檢測桿下壓量計算得出車輪數據并上傳電腦系統。

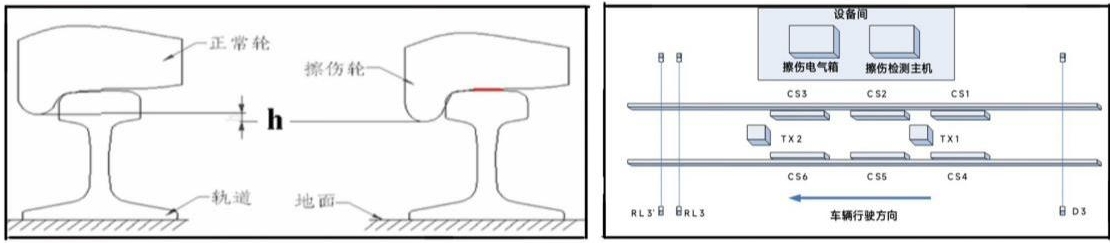

圖2 輪對擦傷檢測模擬圖
二、精準定位：高精度相機
為了確保高精度檢測，軌道兩側共計安裝了16個高精度工業相機。通過多張圖片比對繪制出車輪輪周的曲線，從而精準定位車輪的損傷位置。
圖3 光截圖像測量法
在得到輪對在線檢測設備測量出的數據后，再對照標準數據即可測算出列車輪對損傷程度。最后，根據輪對損傷程度進行必要的鏇修作業，便可以保證列車平穩地在軌道上行駛啦。
